Блок автоматики Джилекс 9001

Высокотехнологичная и функциональная автоматика:

• продлит срок службы насоса;
• запустит и отключит его в зависимости от давления жидкости в трубопроводе;
• защитит насосную группу от «сухого хода»;
• сведет к минимуму количество аварийных ситуаций;
• обеспечит автоматическое поддержание нужных технологических параметров;
• повысит комфорт управления системой (пользователю больше не придется постоянно следить за работой оборудования).

Устройство и принцип действия автоматики для насоса

Существуют разные средства автоматики для насосов, среди которых выделяют блокираторы сухого хода, реле давления воды, электронные блоки, датчики и т. д. Как правило, электроника функционирует совместно с дополнительным оборудованием (гидроаккумулятором, поплавковым выключателем и пр.). При этом регулировка работы насосной группы может выполняться как по давлению, так и по потоку. Важный составляющий элемент — манометр, обеспечивающий визуальный контроль параметров сети водоснабжения.

Сегодня выделяют несколько поколений автоматики для насосов. Новейшие электронные устройства считаются наиболее эффективным благодаря высокотехнологичному оснащению, расширенным функциональным возможностям и более тонким настройкам.

Общий принцип работы:

• когда понижается давление, блок самостоятельно запускает насосный агрегат (в частности, это происходит при открытии кранов);
• при отсутствии расхода воды электронасос отключается (все краны закрыты);
• автоматическая остановка насосной группы может происходить и в том случае, если поток жидкости недостаточно высок (защита от «сухого хода»).

Специфика выбора и установки автоматики для насоса

Монтаж блока автоматики выполняется в вертикальном положении в любом месте, расположенном между насосом и первой точкой водораздачи (краном). При этом выходной патрубок соединяется с трубопроводом, а входной патрубок подключается к выходному штуцеру электронасоса.

Общие рекомендации по установке автоматики:

• все гидравлические соединения должны быть герметичны, крепеж манометра осуществляется через уплотнительное кольцо;
• если используется насос с рабочим давлением, превышающим предельно допустимые значения, устанавливается редуктор понижения давления на входе в блок;
• при большой силе тока дополнительно монтируется магнитный пускатель;

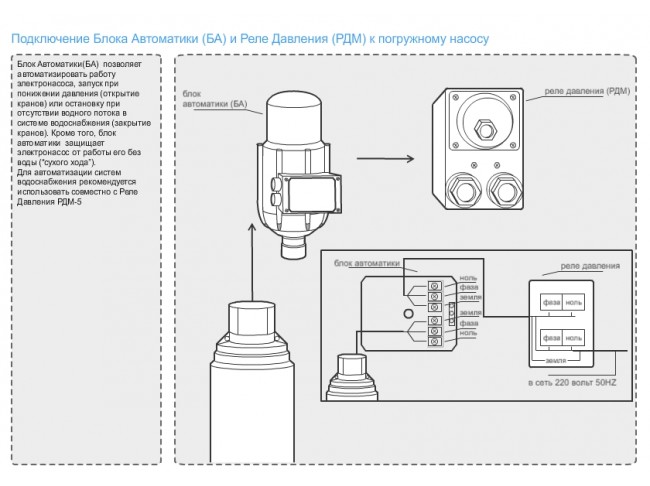

• для электрического подсоединения задействуется схема, приведенная на кожухе монтажной платы;
• перед первым запуском всасывающая труба и электронасос заполняются водой, и только потом происходит включение в сеть;
• строго соблюдайте требования безопасности, предусмотренные производителем — это обеспечит стабильную работу системы, защитит от травм и чрезвычайных ситуаций, сохранит право на гарантийное обслуживание.

При выборе автоматики для насоса учитывайте следующие технические характеристики:

• присоединительные размеры в дюймах;
• потребляемая мощность;
• напряжение сети;
• степень защиты;
• наибольшая скорость потока воды (литры в минуту);
• максимально выдерживаемое давление;
• температурный диапазон рабочей среды.

Технические характеристики
