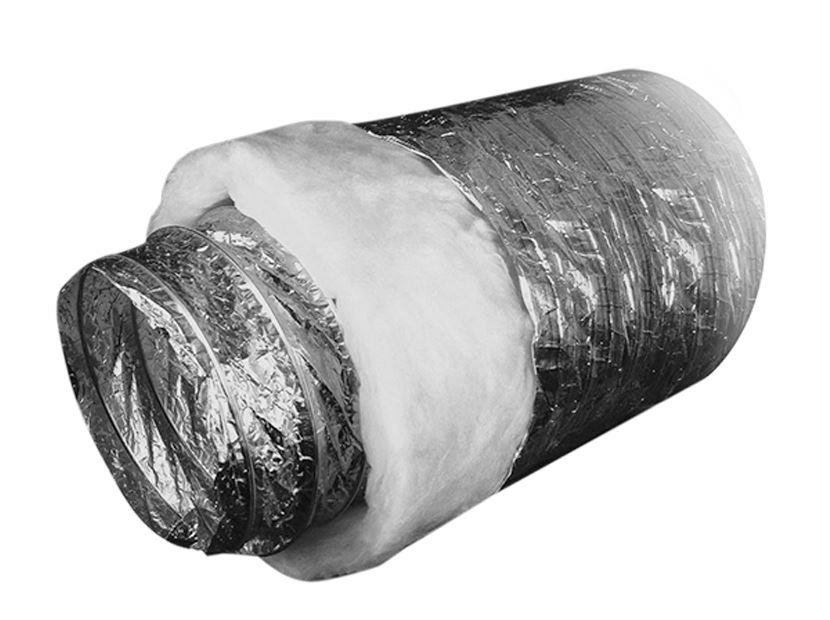

Воздуховод теплоизолированный Ballu Machine ISOBFA 315 мм х 10 м

Артикул: НС-1036322
(0)
Диаметр воздуховода, мм 315
Длина,м 10
6 910 руб. за 1 шт
Срок поставки от 2 до 5 дней
- +
Нашли дешевле?
Способы оплаты
Все способы оплаты
Можно оформить в кредит
Характеристики
Артикул
НС-1036322
Производитель

Воздуховоды предназначены для использования в общих воздухообменных и локальных сетях кондиционирования и вентиляции. Рекомендованы для применения в жилых помещениях и общественных зданиях.

Воздуховоды целесообразно использовать в качестве соединительных элементов магистральных воздуховодов или концевых воздуховодов с воздухораспределительными элементами в помещениях.

Описание продукции

Воздуховоды выполнены из комбинированных лент (полипропилен, полипропилен металлизированный, лавсан, алюминиевая фольга), спиральный каркас из стальной высокоуглеродистой проволоки диаметром от 0,97 мм. До 1,6 мм. С защитным чехлом повышенной прочности.

Монтаж

Конструкция гибких воздуховодов позволяет использовать при монтаже простой слесарный инструмент – ножницы и кусачки (отрезная машинка не требуется).

При необходимости воздуховод можно изгибать на большие углы, деформировать и формировать фасонные части из воздуховода непосредственно при монтаже.

Преимущества

  • Диапазон рабочих температур от – 30°С до + 120°С
  • Экологически безопасен
  • Простой монтаж
  • Диаметры от 102 мм до 506 мм
  • Длина воздуховода 10 м
  • Малый вес значительно упрощает и сокращает время их установки, а так же облегчает условия эксплуатации, осмотра и ремонта

Ассортимент

Гибкие теплоизолированные воздуховоды предназначены для вентиляции и кондиционирования воздуха. Теплоизолированный воздуховод изготавливаются из многослойной металлизированной полимерной пленки со спиральным каркасом из стальной проволоки между слоями, слоя теплоизоляции толщиной 30 мм и наружного чехла, выполненного из металлизированной пленки. Легко соединяется с каналами круглого и овального сечения. При высоких температурах или в случае пожара токсичные газы не выделяются.

Преимущества

При изготовлении теплоизолированных воздуховодов используется экологически чистый изоляционный материал без содержания вредных аллергенных примесей, таких, как стекловолокно, и др.

Воздуховоды имеют повышенную прочность за счёт использования разно ориентированных и разно прочностных плёнок. Это защищает воздуховод от возможных повреждений при монтаже и эксплуатации.

Рекомендации по монтажу

Гибкие воздуховоды комплектуются инструкцией по монтажу, в которой даны рекомендации по процедуре установки.

Рекомендуется выполнять монтаж гибких воздуховодов по следующим правилам:

  • Воздуховод должен монтироваться в полностью растянутом состоянии, чтобы устранить неоправданные потери давления. Не используйте большую длину воздуховодов, чем это необходимо.
  • Отмерьте необходимую длину и нанесите метку маркером. Режьте воздуховод на две части прямо по витку острым ножом. Обрежьте спиральную часть кусачками или бокорезами. Излишки воздуховода необходимо обязательно обрезать.
  • Воздуховод должен быть подвешен на стационарных держателях, которые располагаются через 1-1,5 метра. Над потолочными конструкциями расстояние между опорами должно составлять 1 метр. Максимальное провисание воздуховода между двумя точками крепления не должно превышать 50 мм./м. В случае вертикальной подвески воздуховода расстояние между крепежными хомутами должно быть равным от 1 м до 1,5 м.
  • Подсоединение гибких воздуховодов к каналам следует производить очень аккуратно. Если воздуховод должен быть подсоединен к вентиляционной арматуре, соединение должно быть как можно более прямым. Слишком большое количество изгибов рядом с арматурой приведет к увеличению потерь давления. Соблюдайте осторожность, чтобы при монтаже, чтобы не повредить воздуховод (например, учитывайте осветительную арматуру и потолочные конструкции). При прохождении через стеновые конструкции обязательно используйте металлические гильзы или переходники. Соединение воздуховодов производится с помощью 50 мм муфты, самоклеющейся алюминиевой ленты и фиксируется металлической или нейлоновой стяжкой. Поврежденный воздуховод следует заменить новым. Замените также поврежденное наружное покрытие теплоизолированных воздуховодов (во избежание утечек воздуха и падения плотности пара).
  • Угол поворота воздуховода должен быть не меньше, чем диаметр воздуховода. Радиус изгиба должен быть как можно большим. При минимальном радиусе изгиба увеличивается падение давления. Для уменьшения влияния радиус изгиба должен быть равен удвоенному диаметру воздуховода.
  • Особое внимание креплению воздуховодов следует уделять в случае использования хомутов. Используйте хомуты соответствующего диаметра и обеспечьте, чтобы хомут поддерживал воздуховод не менее, чем на половине диаметра.
  • Монтируют воздуховоды в удалении от излучающих источников тепла, чтобы предотвратить старение материала. Также гибкие воздуховоды не рекомендуется использовать на открытом воздухе, если материал воздуховода специально не защищен от воздействия солнечного света и погодных явлений.
  • Для снятия статического электричество, следует заземлять армирующую спираль воздуховода.
  • Не допускается прямое попадание воды на воздуховод.

Типовые ошибки

Одной из часто встречающихся ошибок является фиксация изоляционного покрытия хомутом без герметизации лентой. Такое уплотнение не будет воздухонепроницаемым, а также в этих местах возможна конденсация влаги (при использовании в системах кондиционирования воздуха).

Нельзя использовать в вертикальных стояках высотой более двух этажей.

Нельзя использовать в системах, где температура входящего воздуха превышает 120°С. Не могут использоваться для вентиляции помещений для готовки, глажки и сушки белья, если это специально не указано производителем.

Необходимо монтировать воздуховоды в соответствии с их классификацией и особенностями.

Соединительные воздуховоды и ни в каком случае не могут проходить через стены, перегородки или части вертикальных стояков, имеющие рейтинг огнестойкости больше 1 часа, а также не должны проходить через полы.

Не могут проходить через стены там, где требуется использование автоматических противопожарных заслонок или клапанов дымоудаления.

Не могут устанавливаться в бетонных конструкциях, в местах ниже уровня земли или в контакте с землей. Используются с учетом ограничений, заявленных производителем при прямом контакте с агрессивной средой или абразивными материалами.


Технические характеристики

Бренд BALLU MACHINE

Диаметр воздуховода, мм 315 мм

Потребительские

Применение и соответствие Рекомендованы для применения в жилых помещениях и общественных зданиях.

Производительность

Макс. скорость потока 30 м/с

Монтажные

Макс. рабочее давление 2500 Па

Макс. рабочая температура 90 °С

Мин. рабочая температура -30 °С

Толщина теплоизоляции 25 мм

Вес и габариты товара

Длина 10 м

Дополнительные

Область применения Универсальное оборудование

Серия ISOBFA


Информация, представленная на сайте носит информационный характер и не является публичной офертой. Компания-производитель оставляет за собой право на изменение комплектации и места производства товара без уведомления дилеров.
