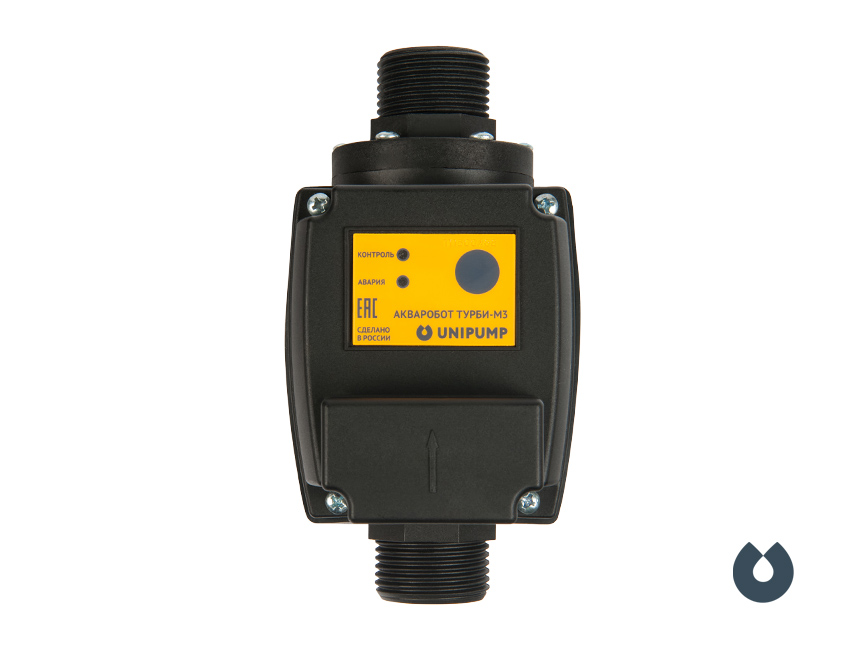

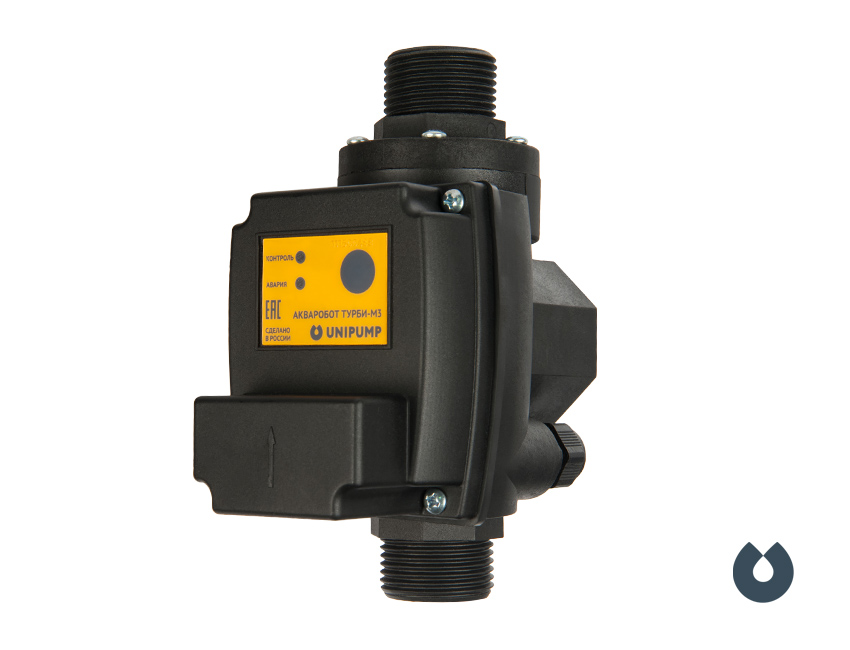

Блок управления АКВАРОБОТ ТУРБИ М3 (однопороговый)

Блоки «АКВАРОБОТ ТУРБИ М» предназначены для автоматического управления по потоку и минимальному давлению (Рмин) включением и выключением однофазных поверхностных и погружных (в том числе вибрационных, кроме ТУРБИ М1 и ТУРБИ М3 однопороговый) насосов мощностью до 1,5 кВт, также они могут быть использованы как устройства защиты насоса от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).

Блок управления автоматически включает насос при скорости потока более 2 л/мин или при падении давления ниже Рмин, и, с тридцатисекундной задержкой, отключает насос при скорости потока менее 2 л/мин.

При наличии небольших утечек в системе водоснабжения, при падении давления до заданной величины Рмин, устройство включает насос на 30 секунд, восстанавливая давление в системе.

Блоки «АКВАРОБОТ ТУРБИ М1» и «АКВАРОБОТ ТУРБИ М3 однопороговый» управляют работой насоса по потоку и минимальному давлению Рмин.

Принцип работы устройства

Принцип действия устройства заключается в том, что при прохождении через него потока воды со скоростью выше 2 л/мин, начинает вращаться турбина датчика потока. Геркон при сближении с магнитами, расположенными в лопастях турбины, получает импульсы и подает их в микроконтроллер. Микроконтроллер обрабатывает эту информацию, и силовое реле включает насос. При этом насос качает воду непрерывно, создавая в системе давление, величина которого зависит от параметров насоса, емкости и схемы подключения гидроаккумулятора. При прекращении потока воды или снижении его скорости до 2 л/мин, вращение турбины датчика потока прекращается, и силовое реле по команде микроконтроллера выключает насос с тридцатисекундной задержкой. При отсутствии потока воды, блок управления автоматически выключает насос, обеспечивая тем самым защиту от «сухого хода».

Линейка «АКВАРОБОТ ТУРБИ М» представлена тремя устройствами:

• «АКВАРОБОТ ТУРБИ М1»
• «АКВАРОБОТ ТУРБИ М2»
• «АКВАРОБОТ ТУРБИ М3».

Блоки «АКВАРОБОТ ТУРБИ М2» и «АКВАРОБОТ ТУРБИ М3» предназначены для управления насосом по потоку и по двум порогам давления. Пороги давления Рмин и Рмакс в «АКВАРОБОТ ТУРБИ М2» и «АКВАРОБОТ ТУРБИ М3» определяются типом датчика давления:

• Тип 1 (1,5-3,0 бар)
• Тип 2 (2,0-3,5 бар)
• Тип 3 (2,5-4,0 бар)
• Тип 4 (3,0-4,5 бар).

После перехода в режим предварительной аварии, при отсутствии воды, устройство производит серию автоматических пробных пусков через 5, 20, 60 минут и далее через 6, 12, 24 часов. При появлении воды во время любого из пробных пусков, устройство автоматически включает насос, переводя его в режим накачки.

Технические характеристики

Параметры электрической сети – ~220 В ± 10%, 50 Гц.
Мощность насоса – до 1,5 кВт.
Максимальный ток – не более 16 А.
Ток нагрузки – не более 10 А.
Предельно допустимое давление в системе – 0,6 МПа (6 бар). Допускается применение блока управления АКВАРОБОТ ТУРБИ М в системах повышения давления, при этом суммарное давление в системе должно быть не выше 6 бар.
Давление включения насоса Рмин – 1,5 … 1,8 бар.
Минимальная чувствительность датчика потока – 2 л/мин.
Максимально допустимый поток воды – 100 л/мин.
Допустимый диапазон температур воды – +5 … +35°С, при температуре окружающей среды от +1 до +40°С.
Требования к перекачиваемой жидкости – чистая вода без абразивных частиц и волокнистых включений, максимальный размер примесей – 1 мм.
Кнопка перезапуска устройства.

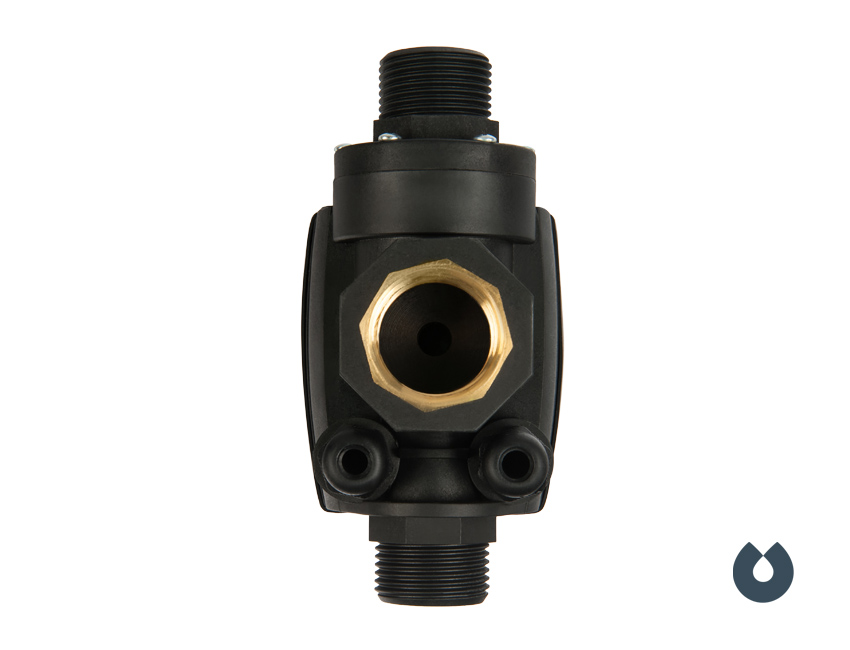

Присоединительные размеры – 1" наружная резьба х 1" наружная резьба х 1” внутренняя резьба патрубок для присоединения гидроаккумулятора с латунной вставкой.
Класс защиты – IP65.
